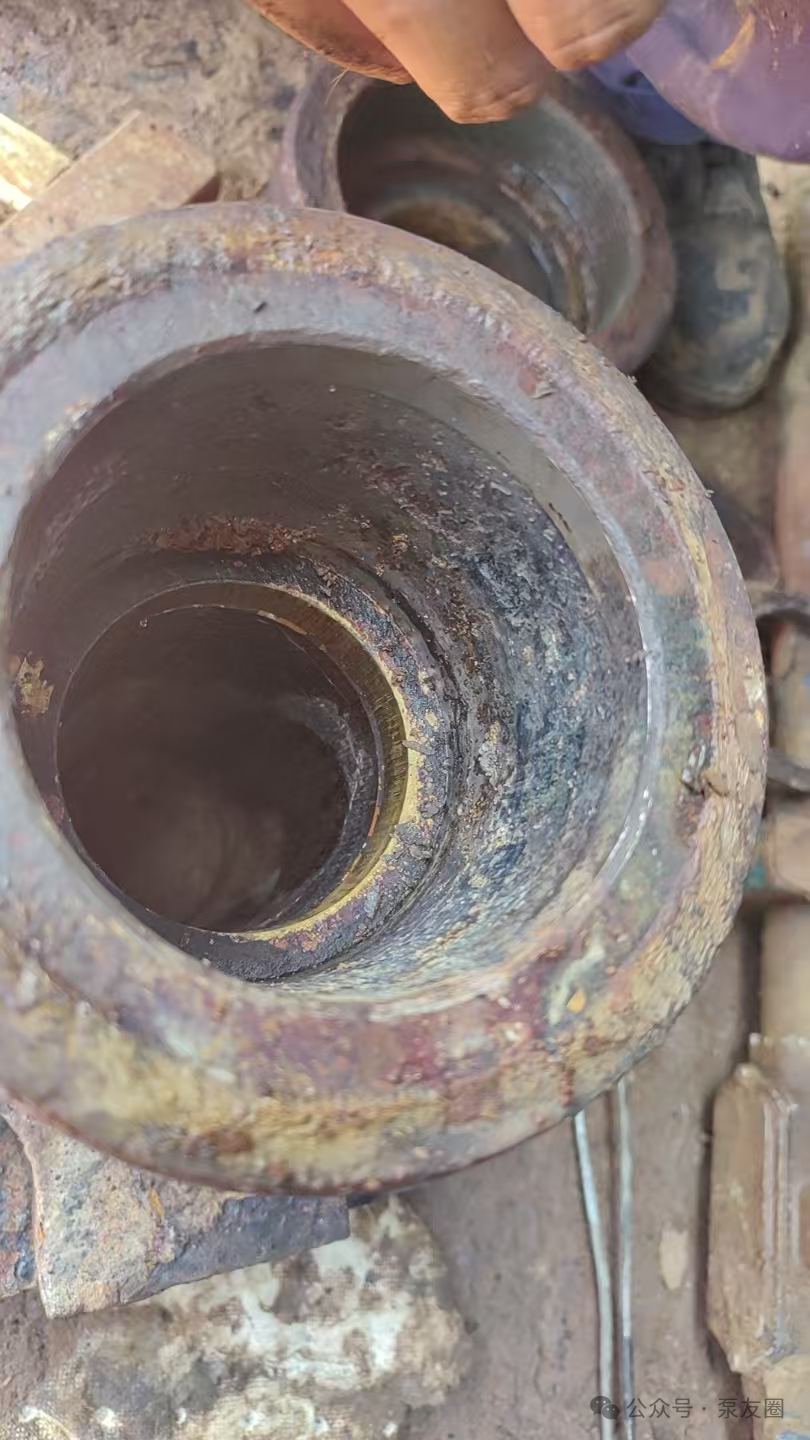

请教，五柱塞泵填料函腐蚀严重，如图，填料外圈与盒壁处锈蚀出坑，柱塞划痕很深，有什么样的后果？

答1：密封效果差，保压效果差。

答2：柱塞的划痕在填料外圈的静密封区域，主要的泄漏点是填料内圈与柱塞之间的动密封位置。

如果填料出现大量泄漏，会导致系统压力波动，影响正常工作。此外，还需检查脉动阻尼器以及进出口单向阀的状态，因为这些问题也可能导致显著的压力波动，并且可能导致输出压力和流量低于预期值。

现有柱塞上存在深划痕，这会严重影响密封性能，建议更换新柱塞。可以在每组填料中添加两个由PTFE材料制成的导向支撑环。这两个支撑环应分别安装在最后一个填料和第三个填料的位置。确保这些支撑环的内外径分别匹配填料盒内孔直径和柱塞直径，其厚度也应与填料的厚度相匹配。

请教一下，隔膜泵出口的单向阀总是撞击，几个泵抢量，时而外送，时而憋住了，出口压力波动大（3台，两台运行或者3台同时运行会发生，单台不会），出口都有稳压的阻尼器，这种情况该如何解决？

答1：可能是由于三台泵的工作压力存在差异导致的。建议检查每台泵的设定点和实际输出压力是否一致，并尝试通过调整使得各泵之间的压力差尽可能小，以减少出口压力的波动范围。还可以检查所有泵的单向阀正常工作且没有堵塞或磨损的情况也很重要。

答2：当三台或两台独立的隔膜泵并联运行时，确实可能会遇到同步性的问题，特别是如果这些泵没有被设计成共享一个控制系统来协调它们的操作。这是因为每个泵的冲程动作、频率以及相位角可能不同，从而导致流量不均匀和压力波动。这也是为什么市场上存在单机多头计量泵的原因之一——它们能够更好地控制多个输出流，保证平稳的压力和流量。

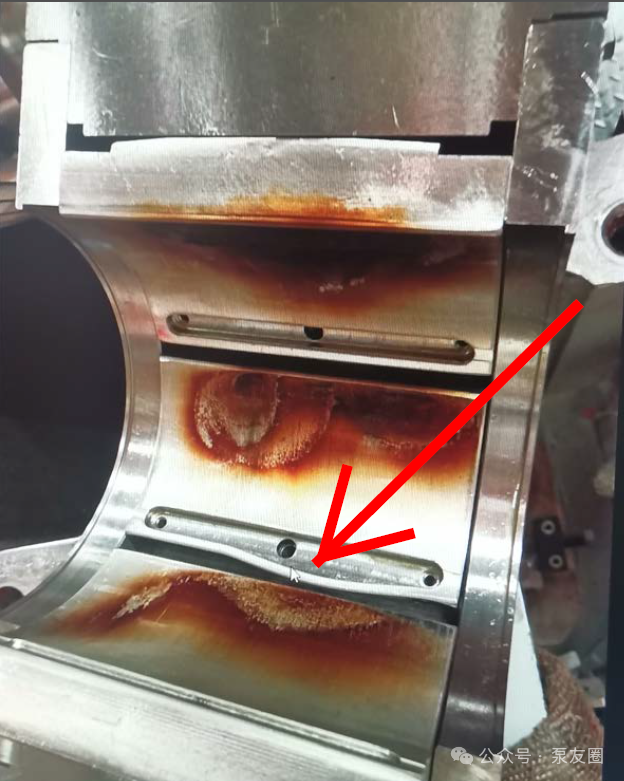

离心机增速箱小齿轮轴驱动端轴承如图，10分钟内瓦温升至94℃并趋于稳定，其他轴承温度约为57℃，振动值在10μm左右，属于正常范围；轴瓦间隙检测也正常；润滑油型号为1331 TISA 322；油压标准为0.3 MPa，实际运行油压为0.27 MPa，低报警值为0.15 MPa。请帮忙分析温升异常的原因。

答1：振动正常、间隙合格、油压略低但未报警，但瓦温明显偏高，初步怀疑是润滑油漆膜或局部润滑不良所致。建议检查润滑系统管路内部是否存在漆膜沉积，尤其是在油路末端或轴承供油口附近。其他轴承温度正常，说明问题具有局部性。

答2：建议拆检高温轴承瓦面，查看是否有划痕、烧蚀、漆膜附着或局部过热痕迹；对油箱、过滤器、冷却器及管路进行全面清洗，清除可能存在的漆膜或氧化物；对在用油品进行检测（如酸值、粘度、漆膜倾向测试），如已出现劣化迹象，建议更换为新油；建议排查供油泵、溢流阀或节流孔板是否存在异常，确保油压稳定在设计范围内。

此外，漆膜是造成此类温升异常的常见原因，尤其是在新设备运行初期或油品选型、维护不当的情况下更容易出现。

答3：我们之前也遇到过类似问题，设备为新投用离心机，带负荷运行10分钟后温升达到40℃，振动及其他参数正常。经检查发现，轴瓦间隙虽在厂家标准范围内，但实际偏小，导致油膜建立不良，引发局部温升。

处理措施为：对高温轴承瓦隙进行局部修刮，扩大间隙约2～3道（0.02～0.03 mm）；调整后运行温度恢复正常，瓦温与其他轴承基本一致。

隔膜泵突然高电流停泵，介质为硫酸，流量曲线没有变化。冲程设为0再启动后仍跳闸。帮忙初步分析下原因。电机护罩打开后发现叶轮无法手动盘动。

答1：是否由于电机过热导致的保护性跳闸。如果短时间内温度未能下降，重新启动电机仍然会导致跳闸。建议联合电气部门检查电机发热的具体原因，可能涉及电机内部故障如绕组短路或轴承损坏等问题。

答2：建议先将电机与泵体之间的连接断开，单独测试电机是否能够自由转动。这样可以判断问题是出在泵体卡涩还是电机本身抱死。如果是电机问题，则需进一步排查电机内部组件；如果是泵的问题，则可能是泵内部有异物或者机械部件损坏。

答3：若电机无法盘动且之前出现过高电流跳闸的情况，可能存在蜗轮蜗杆磨损或其他机械部件损坏的情况。这种情况通常需要拆解泵体进行详细检查和维修。

提问者反馈：已经更换了一个新的电机，并对原电机进行了拆解检查。结果显示电机轴承外圈存在碰磨现象，但电流和出口流量并未显示出明显的波动。

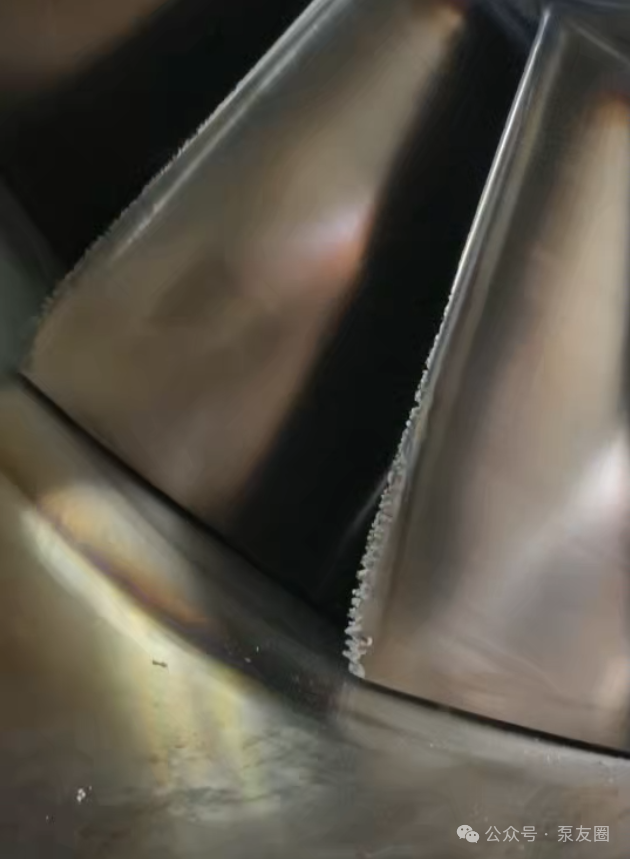

请教一下MVR蒸汽压缩机使用不到两年，叶轮出现这种情况正常吗？设备配有防喘振阀，生产操作也正常，目前振动监测值在正常范围内。请问这是什么原因造成的？

答1：我们设备运行不久后也曾遇到类似情况，虽然没有这么严重，分析认为可能是由于喘振引起的。即使有防喘振阀，但如果进气流量过小或出口压力过大，也可能导致此类问题。如果振动超出安全范围，则可能需要更换叶轮。

答2：叶轮的损伤可能是因为蒸汽中含有微小水滴，这些水滴在高速旋转下对叶轮造成了磨蚀。MVR（机械蒸汽再压缩）压缩机通常具有较高的转速，这使得任何混入蒸汽中的水分都会变成高速运动的小颗粒，从而对金属表面产生侵蚀作用。为了减少这种损害，可以改善蒸汽预处理并定期维护和检查。

空冷风机随着夏季环境温度升高后，冷却效果明显下降。尽管已将叶片角度调至最大、转速调到最高，并对翅片进行了清灰冲洗，但效果不佳。尝试使用长流水喷淋冷却，却因环保问题被叫停。内部介质为甲醇，非常干净。而在冬季，即便不开启风机也能实现良好的冷却效果。有什么好的解决办法吗？

答1：首先需要确认的是，是否已经对空冷器的内部进行了彻底清洗？如果内部也已清洗但仍无法改善冷却效果，那么可能是设备在设计上存在问题，未能充分考虑到夏季高温条件下的运行需求。此时，可能需要根据实际工况重新评估并选择适合的设备型号。

答2：关于风机叶片角度调整的问题，需要注意的是，将叶片角度调至最大并不一定能够提供最大的风量；实际上，这可能会导致风量减少而风压增加。因此，找到一个既能保证足够风量又能维持适当风压的最佳叶片角度是非常重要的。

此外，在极端高温条件下，采用水雾喷洒的方式可以作为一种蒸发冷却手段来增强冷却效果。另一个可行的办法是与风机制造商沟通，探讨是否可以通过安装变频器进一步提高风机转速（通常电机允许的最大转速为60Hz），以增强冷却能力。

反馈者提问：虽然喷雾冷却效果显著，但由于环保限制不能使用。目前风机转速已经提到最高。

答3：对于翅片的清洁，除了日常维护外，可以在春秋季节或利用下雨天进行集中清洗。这样不仅有助于清除积尘，而且由于雨水的作用，不易造成污染物沉积，同时也避免了因直接用水冲洗而导致的环保问题。具体操作时，可以在确保安全的前提下，短时间大量用水冲洗翅片，随后立即排水处理，减少地面积水和污染的风险。
