本文为《提升泵送系统性能》第一篇，后续我们将持续更新这个专题系列。

流体系统的设计通常是为了支持其他系统的需求而制定的。例如，在冷却系统应用中，热传递需求决定了需要多少台热交换器、每台热交换器的尺寸以及所需的流量。然后，根据系统布局和设备特性来计算泵的性能参数。在其他应用中，例如市政污水排放，泵的能力则取决于需要输送的水量以及必须达到的扬程和压力。泵的选型和配置需依据系统或服务的流量和压力要求来确定。

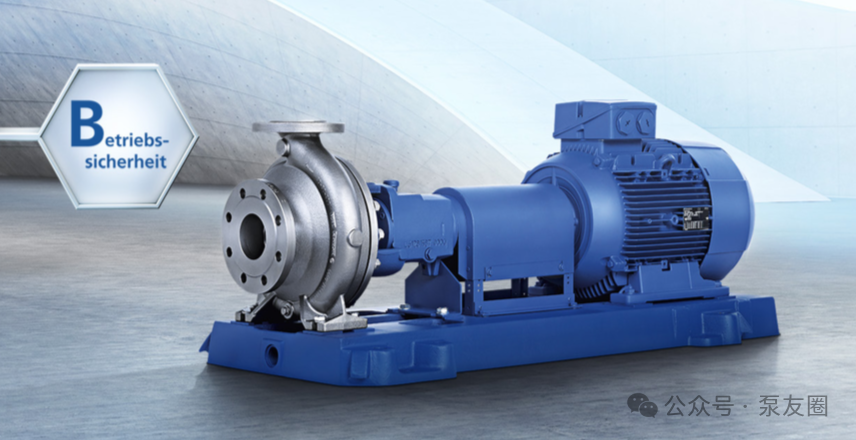

在确定泵送系统的服务需求后，必须设计泵/电机组合、布局和阀门要求。选择合适的泵类型及其转速和功率特性需要了解其工作原理。

设计过程中最具挑战性的方面是经济高效地将泵和电机的特性与系统需求相匹配。由于流量和压力要求变化很大，这个过程常常变得复杂。为确保设备在最恶劣工况条件下也能满足系统需求，设计人员往往采用冗余设计。此外，超过必要规格的泵会增加材料、安装和运行成本。然而，设计采用更大直径的管道系统却可能会降低泵送能源成本。

在实际的泵应用中，流体的能量通常用扬程（Head）来衡量。扬程通常以英尺或米为单位表示，指的是具有同等势能的系统流体柱的高度。使用这一术语非常方便，因为它综合了密度和压力因素，使得离心泵能够在各种系统流体中进行评估。例如，在给定的流量下，离心泵针对两种不同密度的流体会产生两种不同的出口压力，但这两种工况对应的扬程却是相同的。

流体系统的总扬程由三项组成或测量值：静压（表压）、高度扬程（或势能）以及速度扬程（或动能）。

静压：顾名思义，是指系统中流体的压力，即传统压力表所测量的数值。液位高度对系统中的静压有重大影响，但它本身也是流体能量的一种独立度量。例如，一个通气储罐上的压力表读数为大气压。然而，如果该储罐位于泵上方15m处，那么泵必须至少产生15m的扬程才能将水压入储罐。

高度扬程（或势能）：对应流体的重力势能，即进出口之间的垂直高度差，单位为米（m）。这是流体被提升的垂直距离。

速度扬程（也称为“动扬程”）：是流体动能的度量。在大多数系统中，与静压相比，速度扬程较小。在安装压力表、设计系统以及评估压力表读数时，必须考虑流体的速度扬程，特别是当系统包含不同管径的管道时。位于缩径管下游的压力表读数会低于上游的压力表读数，尽管两者之间的距离可能只有0.2m。

除了由所服务系统的类型决定外，泵的需求还深受流体特性的影响，如黏度、密度、颗粒含量和蒸汽压。

汽蚀的破坏性方面发生在这些汽泡剧烈溃灭并重新变为液相时。在溃灭过程中，高速水流会冲击周围表面。这种冲击力往往超过被冲击表面的机械强度，从而导致材料损失。久而久之，汽蚀会在泵、阀门和管道中造成严重的侵蚀问题。

其他导致类似损坏的问题包括吸入回流和排出回流。吸入回流是指在叶轮吸入区形成破坏性的流型，导致类似气蚀的损坏。同样，排出回流是指在叶轮外部区域形成破坏性的流型。这些回流效应通常是由于泵在过低的流量下运行造成的。为避免此类损坏，许多泵都标有最小流量额定值。

与泵一样，泵系统的特性和需求也多种多样，但总体上可分为闭式循环系统和开式循环系统。

流量控制对系统性能至关重要。充足的流量可确保设备得到适当冷却，并使储罐能够快速排空或注满。必须保证足够的压力和流量以满足系统需求；这往往导致人们倾向于选型过大的泵及其驱动电机。由于系统设计包含流量控制装置以调节温度并防止设备超压，因此泵选型过大会给这些流量控制装置带来高能耗的负荷。

控制系统或其支路流量主要有四种方法：节流阀、旁通阀、泵速控制和多泵组合。合适的流量控制方法取决于系统规模和布局、流体特性、泵功率曲线的形状、系统负载以及系统对流率变化的敏感度。

多速电机适用于流量需求在几个明显不同的离散水平之间变化，且每个水平运行时间较长的系统。多速电机的缺点之一是设备成本增加。由于每个速度都需要独立的电机绕组，因此多速电机比单速电机更昂贵。

多泵组合通常由并联安装的泵组成，主要有两种基本配置：大泵/小泵配置，或一系列相同尺寸的泵并联。

并联多泵配置适合流量变化大、扬程相对稳定的系统。另一个优势是系统冗余：当一台泵发生故障或停机维护时，其他泵仍可支持系统运行。当使用相同的并联泵时，应保持泵的性能曲线匹配；因此，每台泵的运行时间应相同，并且所有泵应同时进行翻新维护。

系统消耗的流体功率是扬程和流量的乘积。

由于电机和泵存在效率损失，产生这些扬程和流量条件所需的电机功率要略高一些。泵的效率是通过将流体功率除以泵轴功率来衡量的；对于直连的泵/电机组合，这即为电机的制动马力。

泵的效率水平各不相同。离心泵效率最高的工作点称为最佳效率点（BEP）。效率范围很广，从 35% 到 90% 以上不等，这取决于许多设计特性。在最佳效率点（BEP）或其附近运行泵，不仅能最大限度地减少能源成本，还能减轻泵的负载并降低维护需求。

对于年运行时间较长的系统，其运行和维护成本相对于初始设备采购成本而言非常高昂。在高运行时间的选型过大系统中，效率低下会显著增加年度运行成本；然而，在确保系统可靠性时，这些代价高昂的低效问题往往被忽视。

泵选型过大的成本不仅限于电费账单。过剩的流体功率必须通过阀门、压力调节装置或系统管道本身来耗散，这会增加系统的磨损和维护成本。阀座磨损（由节流过剩流量和气蚀引起）是一个严重的维护问题，可能会缩短阀门大修之间的间隔。同样，由过量流量引起的噪声和振动会对管道焊缝和管道支架产生交变应力；在严重情况下，甚至会侵蚀管壁。

需要注意的是，当设计人员试图通过选型过大的设备来提高泵系统的可靠性时，通常产生的意外结果反而是系统可靠性降低。这是由设备额外的磨损和低效率运行共同造成的。
