离心泵名词术语介绍：特征曲线

泵的特征曲线也称不特性曲线或性能曲线。离心泵的特征曲线表示以下参数与流量（Q）的关系：扬程（H）、功率（P）、泵的效率（η）和泵的必须汽蚀余量（NPSHr）。特征曲线的形状首先取决于泵的结构形式，如叶轮、泵的壳体或比转速。其它的影响因素，比如汽蚀、结构尺寸、制造公差以及泵送介质的特性（粘度、固体含量）等。

对于离心泵的正常工作范围(n、Q、H均为正数)，只要通过H-Q坐标系的第一象限就可以将特征曲线完全展示出来。见图1至图4。

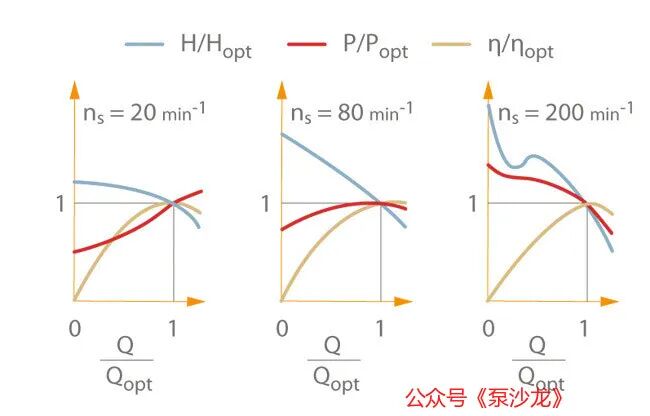

图1：特征曲线：不同比转速下的离心泵特征曲线的不同形状 - 以最佳效率点的百分比绘制的曲线（比转速从左到右逐渐增加）

泵沙龙注：德国、英国等欧洲国家对比转速和吸入比转速的定义是根据欧洲标准EN来确定的，属于有量纲参数，其标准单位是r/min或min^-1。

随着比速度的增加，H-Q曲线的（负）斜率变得更陡。

对于低比转速离心泵，效率曲线在顶点相对平坦（即高效区相对较宽），而高比转速泵的效率曲线在顶点相对较尖（即高效区相对较窄）。

低比速泵的功率曲线在Q＝0（关死点）处具有最小值，而高比速泵的功率曲线则在Q＝0处达到最大值。

特征曲线可以：

1）定性显示特征曲线的形状（见图1）

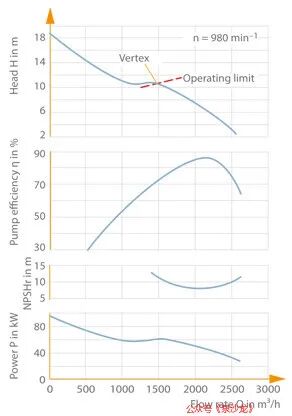

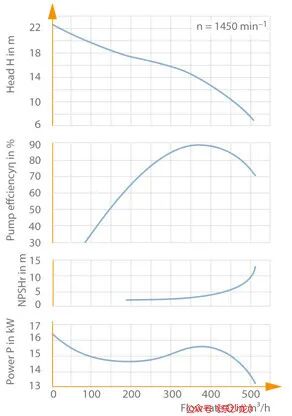

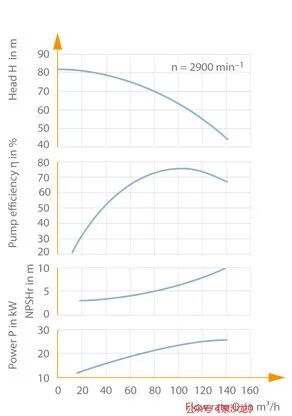

2）显示不同比转速离心泵的定量信息（见图2至图4）

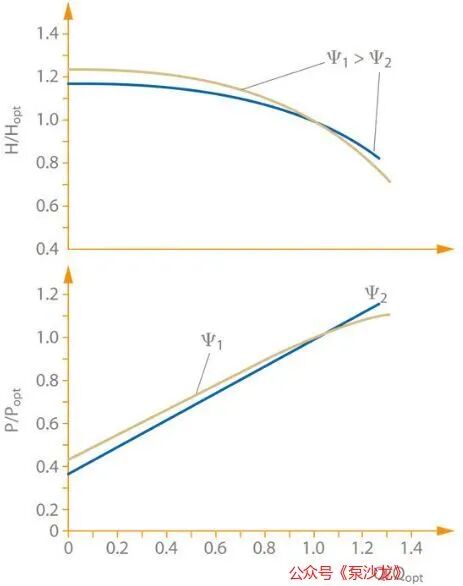

图5：特征曲线：扬程系数对特征曲线形状的影响

对于离心泵的正常工作范围(n、Q、H均为正数)，只要通过H-Q坐标系的第一象限就可以将特征曲线完全展示出来。

其它三个象限为一般情况下不应用的工况点，其中包括水轮机工况、泵在驱动故障或启动后泵的行为（反向旋转时的启动扭矩）。

离心泵的完整特性图（四象限特征曲线选择图）主要建立在实验的基础上，并取决于泵的类型。图6显示了ns=35 min^-1的双吸离心泵的完整特征曲线（根据Stepanoff）。

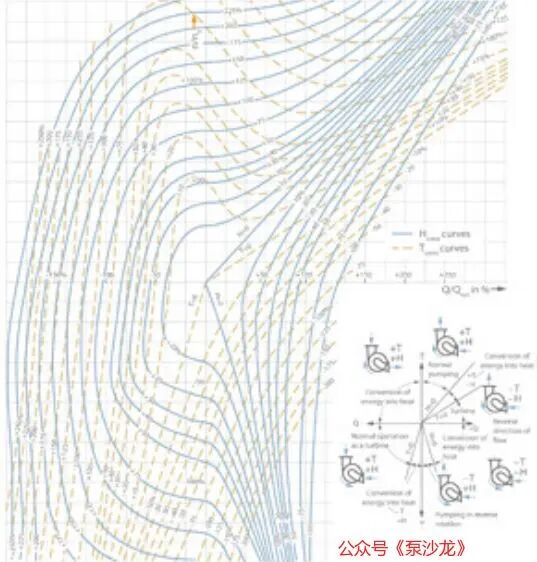

图6：特征曲线：ns = 35 min^-1双吸离心泵的完整特性图（根据Stepanoff）

通过将以下离心泵的运行参数绘制在一张图中，可以获得最清晰的总体展示：以相对速度（n/n_N）作为转速，相对流量（Q/Q_opt）作为流量，以离心泵的扬程（H）和扭矩（T）作为参数。所有参数都指定为其设计值的百分比（包括负值），以便于将结果转化为类似泵的图表。
